Модуль цифровой обработки сигналов ТАЙФУН

Модуль ТАЙФУН предназначен для приема, аналого-цифрового преобразования и цифровой обработки высокочастотных сигналов (1-300 МГц).

Модуль содержит выскоскоростной аналого-цифровой тракт, состоящий из программируемого аппаратного вычислителя, процессоров цифровой обработки сигнала, высокоскоростных интерфейсов ввода-вывода (LVDS).

Аппаратный вычислитель, реализованный на базе двух ПЛИС фирмы Altera серии Cyclone EP1C6, может быть запрограммирован для решения различных задач обработки информации.

Управление модулем и загрузка программ осуществляется по шине Compact-PCI.

• Системы цифровой обработки информации.
• Системы приема и регистрации аналоговых сигналов.
• Системы, работающие в реальном масштабе времени.
• Высоконадежные системы, работающие в сложных условиях эксплуатации.

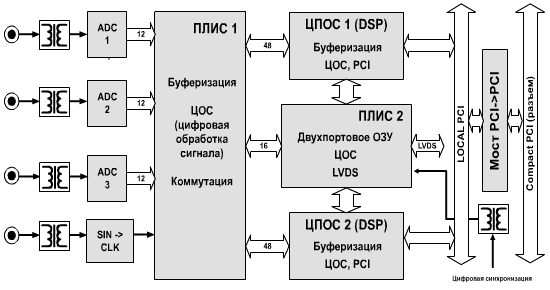

Структурная схема

Аналого-цифровой преобразователь

• 3 канала высокоскоростного АЦП (гальваническая развязка по входу).
• Входной импеданс: 50 Ом.
• Тип АЦП: AD9433BSQ-105 (частота выборок до 100Мвыборок/с, разрядность 12 (+1 overflow ), диапазон входного сигнала ± 1В, полоса пропускания сигнала 1-300МГц).
• 1 канал внешней аналоговой синхронизации (компаратор).
• Частоты тактирования АЦП: до 100 МГц (коэффициенты умножения и деления частоты задаются в ПЛИС).
• Варианты тактирования АЦП: от внешнего аналогового сигнала либо от внутреннего генератора.

Аппаратный вычислитель

• Вычислитель реализован на базе двух программируемых логических интегральных микросхем (ПЛИС) фирмы Altera серии Cyclone EP1C6.
• Общая эквивалентная емкость ПЛИС: 12.000 логических ячеек (триггеров).
• Внутреннее конфигурируемое ОЗУ ПЛИС: 190 Кбит.
• Быстродействие : до 300 МГц.
• Логическая функция цифровой обработки информации может разрабатываться под заказ.

Процессор

• 2 процессора DSP TMS320C6416.
• Внутренняя частота до 500 МГц.
• ОЗУ: кэш второго уровня - 1Мбайт, программный кэш первого уровня – 16 Кбайт, кэш данных первого уровня – 16 Кбайт.
• Загрузка программ производится через шину PCI.

Интерфейсы

• Системный управляющий интерфейс: CompactPCI - 33 Мгц.
• Высокоскоростной интерфейс выдачи данных: LVDS (6 каналов на выдачу, 2 – на прием), пропускная способность до 320 Мбит/с на канал.
• Внешняя цифровая синхронизация: 3 канала ( гальваническая развязка на входе) до 100МГц.

Электропитание и энергопотребление

• Напряжение питания:
  • +5 В ± 5% - потребление 500мА-900мА;
  • +3.3 В ± 5% - потребление 1.5А-3.5А;
  • +5В (изолированное) – потребление 50мА (при использовании внешней цифровой синхронизации с гальванической развязкой).

Конструкция

• Конструктив «Евромеханика-3U», с кондуктивным отводом тепла.
• Габаритные размеры - 100х167х13 мм.
• Масса, не более - 270 гр.
• Соединитель серии Compact-PCI (230 контактов).
• Разъемы аналоговых сигналов - 4 коаксиальных угловых разъема SMA (AMP 221790-1).
• Возможно выполнения модуля без клиновых расширителей и теплоотводящей пластины для установки в стандартные крейты.

Внешние воздействия

• Рабочая температура:
  • при кондуктивном отводе тепла: от - 40°С до +70°С, кратковременная повышенная температура (не более 30 мин.) + 85° С;
  • при воздушном охлаждении: от - 40°С до +80°С.
• Пониженное атмосферное давление - 5 мм рт.ст.
• Повышенная влажность при температуре +35°С не более 98%.
• Синусоидальная вибрация в диапазоне частот от 5 до 2000 Гц: до 15 g.
• Удар одиночного действия при длительности удара 11 мс: 40 g.
