Вычислительный модуль КРЕДО-3

Вычислительный модуль КРЕДО-3 на базе процессора AM486DX4-100, совместимого с Intel486, предназначен для работы в качестве встраиваемой малогабаритной ЭВМ в системах с шиной ISA.

Модуль может работать совместно с модулями ОБРАЗ-3, а также с другими модулями с шиной ISA.

• Системы управления подвижными объектами;
• Промышленные системы управления и сбора данных;
• Системы, работающие в реальном масштабе времени;
• Высоконадежные системы, работающие в сложных условиях эксплуатации.

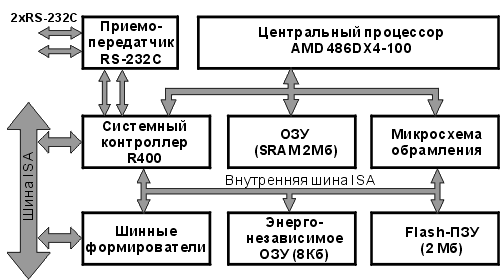

Центральный процессор и архитектура

• Архитектура, подобная архитектуре IBM PC.
• Процессор типа AM486DX4-100 с внутренней объединенной кэш-памятью емкостью 16 Кбайт и внешней тактовой частотой 32 МГц.

Память

• Статическое ОЗУ ёмкостью 2 Мбайта, работающее с одним дополнительным тактом ожидания и поддерживающее пакетный режим чтения.
• Репрограммируемая секционированная flash-память для хранения встроенного и функционального программного обеспечения емкостью 2 Мбайта со встроенными средствами программирования и стирания.
• Энергонезависимая память емкостью 8 Кбайт для хранения интегральных величин с целью организации рестарта вычислительного процесса при кратковременных отказах электропитания и сбоях.

 Внешние интерфейсы

• Внешний интерфейс, логически совместимый с шиной ISA; электрические драйверы, работающие на нагрузку до 60 мА.
• Два двухпроводных последовательных канала RS232 со стандартными приемопередающими схемами и скоростью передачи до 120 Кбит/с.

Дополнительные возможности

• Набор IBM PC AT-совместимых периферийных устройств: часы реального времени, трехканальный таймер/счетчик, двухканальный контроллер прерываний, контроллер клавиатуры.
• Программируемый сторожевой таймер.

Электропитание и энергопотребление

• Напряжение питания +5 В ± 5%.
• Потребляемая мощность не более 10 Вт.

Конструкция

• Конструктив «Евромеханика-3U», габаритные размеры - 100х167х13 мм.
• Масса, не более - 150 гр.
• Соединитель DIN 41612 серии Harbus64 фирмы Harting типа 02011602101 (5 рядов, 160 контактов);
• Модуль выпускается также в варианте для применения в системах с кондуктивным отводом тепла и в условиях тяжелых механических воздействий.

Внешние воздействия

• Рабочая температура:
  • при кондуктивном отводе тепла: от - 40°С до +70°С, кратковременная повышенная температура (не более 30 мин.) + 75° С;
  • при воздушном охлаждении: от - 40°С до +75°С.
• Пониженное атмосферное давление - 5 мм рт.ст.
• Повышенная влажность при температуре +35°С не более 98%.
• Синусоидальная вибрация в диапазоне частот от 5 до 2000 Гц:
  • для модулей в стандартном исполнении - до 10 g;
  • для модулей, выполненных в вариантах для тяжелых условий эксплуатации - до 15 g.
• Удар одиночного действия при длительности удара 11 мс:
  • для модулей в стандартном исполнении - до 20 g;
  • для модулей, выполненных в вариантах для тяжелых условий эксплуатации - до 40 g.
