Вычислительный модуль КРЕДО-3VS

Вычислительный модуль КРЕДО-3VS на базе процессора AM486DX4-100, совместимого с Intel486, предназначен для работы в качестве встраиваемой малогабаритной ЭВМ в системах с шиной VME, в том числе в многопроцессорных системах.

• Системы управления подвижными объектами;
• Промышленные системы управления и сбора данных;
• Системы, работающие в реальном масштабе времени;
• Высоконадежные системы, работающие в сложных условиях эксплуатации.

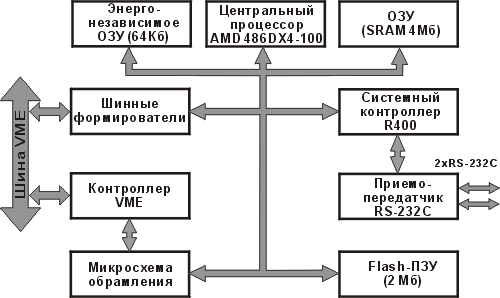

Центральный процессор и архитектура

• Архитектура, подобная архитектуре IBM PC.
• Процессор типа AM486DX4-100 с внутренней объединенной кэш-памятью емкостью 16 Кбайт и внешней тактовой частотой 32 МГц.

Память

• Статическое ОЗУ емкостью 4 Мбайта.
• Репрограммируемая секционированная flash-память для хранения встроенного и функционального программного обеспечения емкостью 2 Мбайта со встроенными средствами программирования и стирания.
• Энергонезависимое ОЗУ емкостью 64 Кбайта для хранения интегральных величин с целью организации рестарта вычислительного процесса при кратковременных отказах электропитания и сбоях.

 Внешние интерфейсы

• Системная магистраль VMEbus в соответствии с ANSI/IEEE STD 1014-1987 (IEC 821 и 297) с поддержкой форматов обмена A24/D32, A24/D16, A16/D32 и A16/D16.
• Два двухпроводных последовательных канала RS-232C со стандартными приемопередающими схемами и скоростью передачи до 120 Кбит/с.

Дополнительные возможности

• Набор IBM PC AT-совместимых периферийных устройств: часы реального времени, трехканальный таймер/счетчик, двухканальный контроллер прерываний, контроллер клавиатуры.
• Два программируемых сторожевых таймера.

Электропитание и энергопотребление

• Напряжение питания +5 В ± 5%.
• Потребляемая мощность не более 10 Вт.

Конструкция

• Конструктив «Евромеханика-3U», с кондуктивным отводом тепла.
• Габаритные размеры - 100х167х13 мм.
• Масса, не более - 270 гр.
• Соединитель DIN 41612 серии Harbus64 фирмы Harting типа 02011602101 (5 рядов, 160 контактов).
• Возможно выполнения модуля без клиновых расширителей и теплоотводящей пластины для установки в стандартные крейты.

Внешние воздействия

• Рабочая температура:
  • при кондуктивном отводе тепла: от - 40°С до +70°С, кратковременная повышенная температура (не более 30 мин.) + 75° С;
  • при воздушном охлаждении: от - 40°С до +75°С.
• Пониженное атмосферное давление - 5 мм рт.ст.
• Повышенная влажность при температуре +35°С не более 98%.
• Синусоидальная вибрация в диапазоне частот от 5 до 2000 Гц: до 15 g.
• Удар одиночного действия при длительности удара 11 мс: 40 g.
